In diesem Beitrag beschreibe ich, wie mit einfachen Mitteln eine gute Spektrumanzeige am FT-DX 3000 zu realisieren ist.
In meinem Fundus befand sich noch ein Red Pitaya. Dazu die notwendige Software von Pavel Demin [1]. Bei dieser Software ist im Autostartbereich HPSDR zu wählen.
Für die PC-Oberfläche habe ich mich für PiHPSDR von DL1YCF entschieden [2]. Die Installation ist gut beschrieben und läuft bei mir unter Linux Mint 21. Der erste Start dauert eine Weile. Das Programm muss einige Dinge berechnen und einstellen.

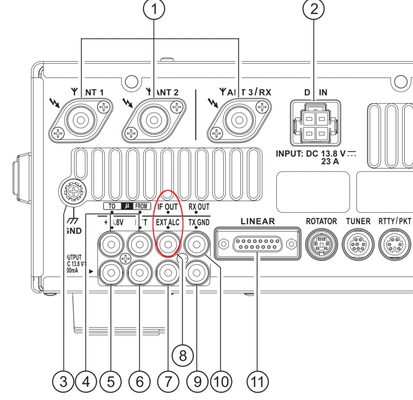

Am FT-DX 3000 befindet sich auf der Rückseite ein Ausgang für die ZF. Dieser Ausgang stellt das ZF-Signal vor jeglicher Filterung zur Verfügung. Es ist die mit „8“ markierte Buchse.
An diese Buchse wird der Red Pitaya mit seinem Antenneneingang angeschlossen. Nach dem Start von PiHPSDR steht nun ein Empfangsspektrum mit dem Wasserfalldiagramm zur Verfügung.

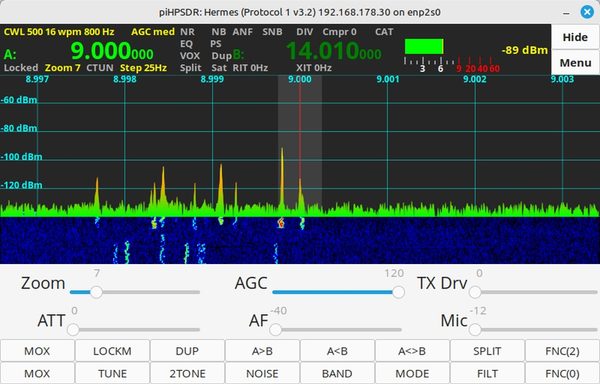

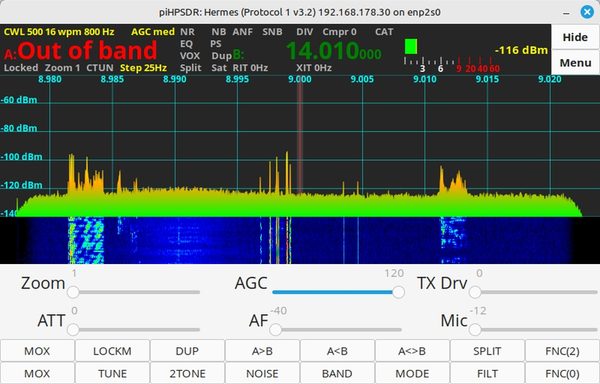

Man braucht nicht zu befürchten in den ZF-Eingang zu senden. Zum Ersten ist der Senderausgang vom Red Pitaya nirgendwo angeschlossen und zum Zweiten ist die PiHPSDR-Software so programmiert, dass sie die AFU-Bänder kennt. Das Ergebnis sieht folgendermaßen aus:
Mit dem ZOOM-Regler kann man die Bandbreite der Darstellung etwas ändern. Der VFO zeigt die Frequenz der ZF an und hat NICHTS mit der wirklichen Rx/Tx-Frequenz zu tun!
Diesen Beitrag habe nach besten Wissen geschrieben. Für Nachbauten übernehme ich keine Haftung!
Wer Fragen hat oder Hilfe braucht, darf sich gerne an mich unter rufzeichen@rufzeichen.de wenden.
Quellen:
[1] https://pavel-demin.github.io/red-pitaya-notes/
[2] https://github.com/dl1ycf/pihpsdr
73, de Winfried Vogler, DL1YAR
